能源路由器
功能模块
并网四象限变流器：主要完成电能的交直流转换，并网时的直流母线电压稳定控制，无缝离并网切换
储能DC/DC变流器：储能系统的充放电控制，离网时的直流母线电压稳定控制；
光伏DC/DC变流器：光伏直流并网变流器，MPPT控制；
直流配电模块：将直流母线电压经过DC/DC变流器提供低压直流配电电源，一般为48V或根据需求订制
控制器：与各个变流器模块通讯实现控制指令下发与量测及状态信息上传，响应后台系统的调度指令和数据召唤。在业务层面实现能效诊断、智能调控、需求响应、用能监测、智能运维、多能互补等功能。采用国网芯：安全芯片、控制芯片、通讯芯片、时钟芯片。具备485、CAN、TCP/IP等多种接口。
能量流、信息流、业务流协同控制，实现电网友好、用电可靠、绿色高效。

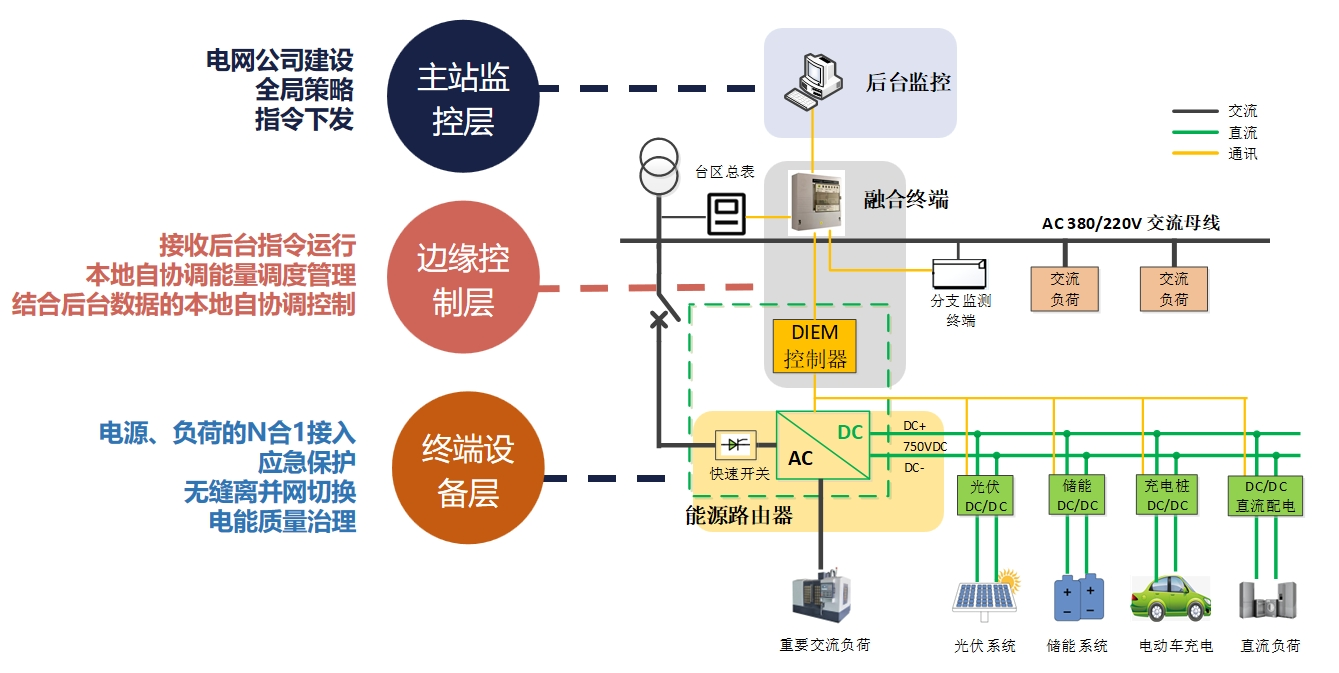

系统结构
主站监控层、电网公司建设、全局策略、指令下发、边缘控制层、接收后台指令运行、本地自协调能量调度管理、结合后台数据的本地自协调控制、终端设备层、电源、负荷的N合1接入、应急保护、无缝离并网切换、电能质量治理。

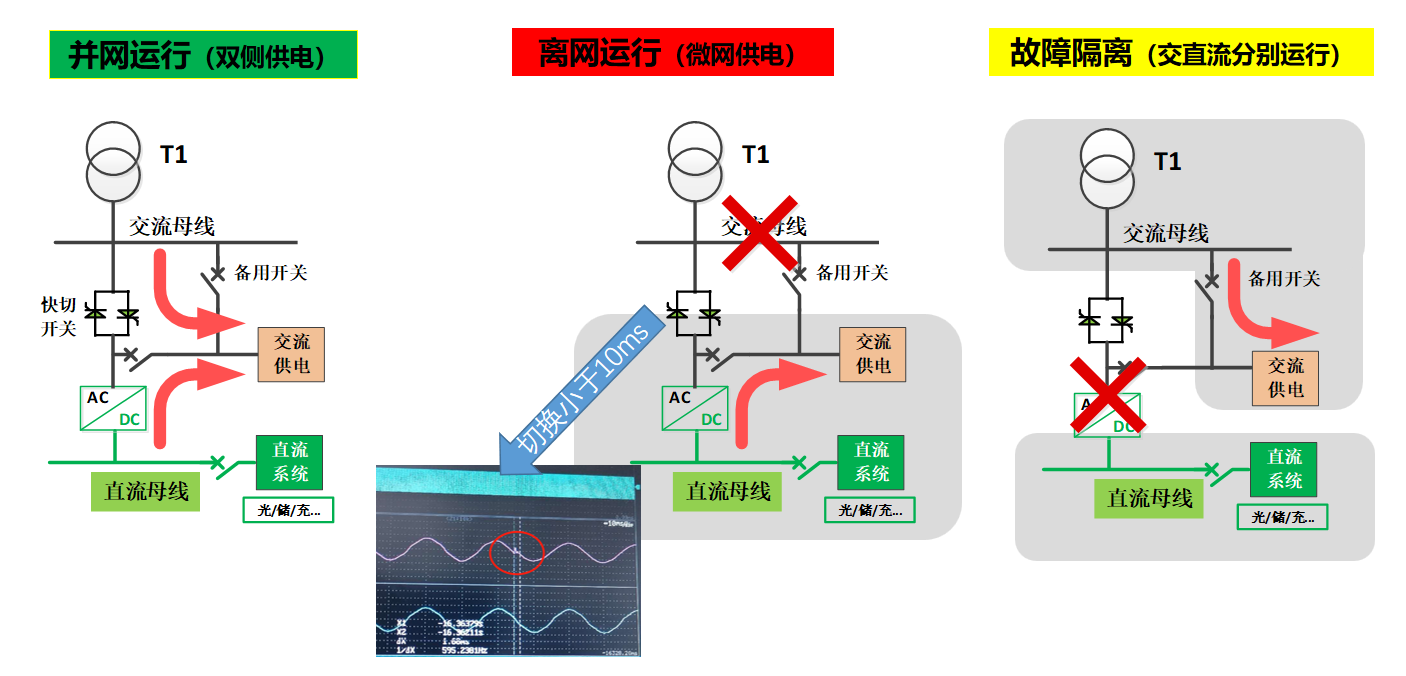

运行模式
技术优势
基于能源路由器技术构建微电网或区域能源互联网，面向传统交流电网的低压应用场合，可有效解决配电负载率偏低，负荷分布不均匀，故障复电时间长等问题，并克服新能源接入的不良影响，实现源网荷储的充分协同。该技术具有如下技术优势：
以低压直流互联，不需要中压直流断路器，技术成熟，节约成本；
变流器都是低压设备，技术成熟可靠，且采用模块化设计，可配置冗余模块。
自主研发设计的配网智能能量管理系统DIEM，采用国网芯和国密算法，可与融合终端充分配合，功能齐全且扩展方便；
接口灵活，不仅光伏、储能、充电桩、直流负载等电能灵活转换与接入，还可供冷、供暖、供热水，真正的“能源路由器”；
通过柔性互联，可减少配电容量（提高供电能力）30%~50%
实现了交直流混合供电，电网的兼容性更好，安全性更高，电能转换效率更高；
电力电子设备切换迅速，实现故障后的负荷零秒转供，满足不间断供电要求；
通过仿真平台进行规划仿真和运行仿真，使系统配置合理，在线保障运行安全可靠。
